前言
随着IP网络的蓬勃发展，在IP网络实现宽带化并由此带来时延特性的改善以后，业务的多样化是必然的趋势。各种业务包括数据、语音、图像、视频都承载在IP之上，通信网、数据网、企业网全面走向IP化。基于IP的各种应用需求，包括监测、审计、流量分析等，也演变得日益复杂，需要引入各种新的有针对性的产品和解决方案。
ExProbe作为金年会官方网站入口科技主打IP流量采集应用的产品，为各种业务应用提供了可行的解决方案。
产品概述
网络采集分流设备ExProbe具有端口密度高、工作模式丰富、高性能部署灵活、管理维护方便等特点，能够适应多种应用环境，按照需要实时为网络态势感知、网络业务分析器、信令分析仪等设备提供网络通讯数据。
ExProbe提供强大的智能选流和多路监测功能，支持多端口数据标记、汇聚、过滤、数据包多份复制输出或者负载均衡分流输出，特别适合链路数量多、网络流量大、密集度高的复杂应用环境。ExProbe采集分流器完全超越了普通网络采集器，将分路器、过滤分析设备、负载均衡设备合而为一，为网络安全、协议分析和信令检测系统提供了便捷高效的数据采集解决方案。
● 端口可以灵活配置为输入和输出接口
● 全双工线速流量处理能力。使用FPGA芯片实现流量的线速处理，即使在全线速的情况下也不会丢包
● 支持全流量汇聚，可将所有端口的流量汇聚后再进行处理和同源同宿输出
● 提供详细的端口流量统计计数器
● 支持流量复制，可以将流量按端口、过滤规则等条件输出多份
● 支持GTP、GRE等隧道协议，支持按内层IP分流
● 强大的数据包分类处理功能，根据输入端口、五元组、特征字段以及应用协议类等各种特征对数据包进行分类处理
● 支持多种流量监测模型，提供多接口合一汇聚监测、一分多复制监测、上下行分离监测以及负载均衡同源同宿分流输出监测
● 支持高精度时间戳标记
● 友好的管理界面，提供完善的命令行管理、WEB页面管理和SNMP管理接口
● 提供详细的多等级系统日志功能
● 支持多设备级联和协同管理功能，为多个设备的协同工作和管理提供方便
典型方案介绍
3.1 IDC内容审计监测系统

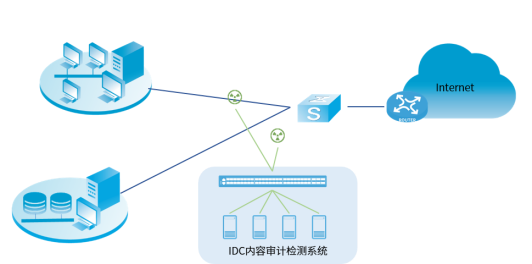

图3 IDC内容审计监测系统示意图
● 支持各种以太网链路流量采集，包括10M/100M/1000M/10G以太网链路；
● 流量过滤功能，可以识别HTTP、Email等业务相关的内容流量，丢弃无用流量，从而降低业务系统的流量压力；
● 保持数据完整性的负载均衡转发，使具有内容相关性的数据包转发到同一台处理设备；
3.2 GPRS移动网络信令监测及内容监测系统

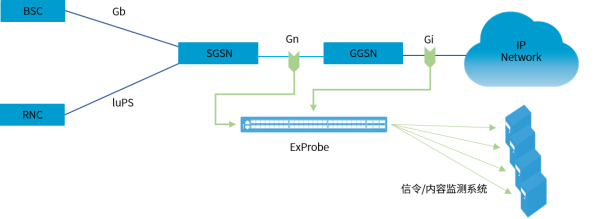

图4 GPRS网络信令监测及内容监测系统示意图
● 支持GTPv0和GTPv1；
● 可以通过五元组规则对GGSN/SGSN的IP地址，GTP-C、GTP-U、DNS、Radius、GRE等协议进行分类和过滤；
● 可以通过自定义规则对封装在GTP-U内T-PDU的IP地址进行匹配和过滤；
● 可以通过自定义规则对封装GRE内的IP包进行过滤和匹配；
● 支持按照T-PDU的SIP、DIP和SIP+DIP进行负载均衡分流转发；
● 支持按照GRE封装内IP包的SIP、DIP和SIP+DIP进行负载均衡分流转发；
● 支持灵活的流量分类复制，可以把任意分类流量从多个端口复制输出，同一输出端口上复制流量（如GTP-C）和负载均衡分流流量（如GTP-U）可以叠加；
● 支持IP分片处理，确保IP分片包正确匹配和转发；
● 支持10ns级精确度的时间戳，支持NTP时间同步，可选GPS时钟信号输入方式；
● 支持SNMP网管；
3.3 CDMA移动网络信令监测及内容监测系统

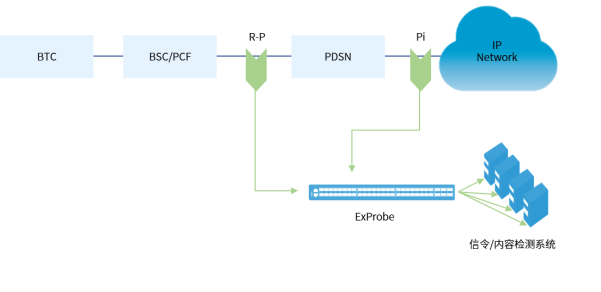

图5 CDMA网络信令监测及内容监测系统示意图
● 支持R-P接口的A10/A11协议；
● 可以通过五元组规则对PCF/PDSN的IP地址，A10、A11、Radius等协议进行分类和过滤；
● 支持对A10数据按照GRE-Key进行负载均衡分流转发；
● 支持对A11数据按照Session Specific Extension中的Key进行负载均衡分流转发；
● 同一Key值的A10和A11数据从同一输出端口输出。
● 支持灵活的流量分类复制，可以把任意分类流量从多个端口复制输出，同一输出端口上复制流量（A11）和负载均衡分流流量（如A10）可以叠加；
● 支持IP分片处理，确保IP分片包正确匹配和转发；
● 支持10ns级精确度的时间戳，支持NTP时间同步，可选GPS时钟信号输入方式；
● 支持SNMP网管；
3.4 企业网、校园网流量分析及IDS集群系统

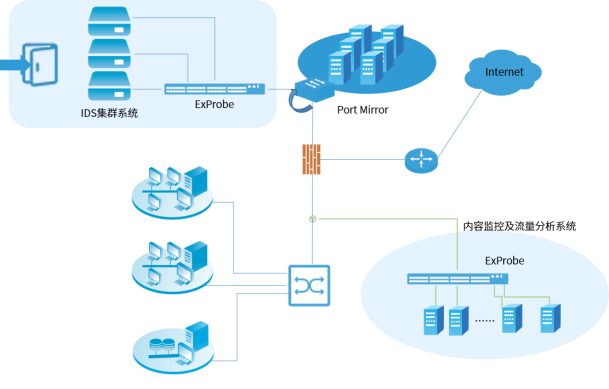

图6 内容监控及流量分析系统示意图
● 支持分光或端口镜像方式对各种以太网链路流量进行采集并分流，包括10M/100M/1000M/10G以太网链路；
● 支持按数据包特征进行分流过滤及负载均衡转发，可作为内容监控及流量分析系统的流量采集前端平台；
● 也可作为IDS系统的分流设备，支持多种分流转发方式，为大流量下的IDS系统提供引擎集群解决方案；
3.5 运营商网络流量分析及增值业务系统

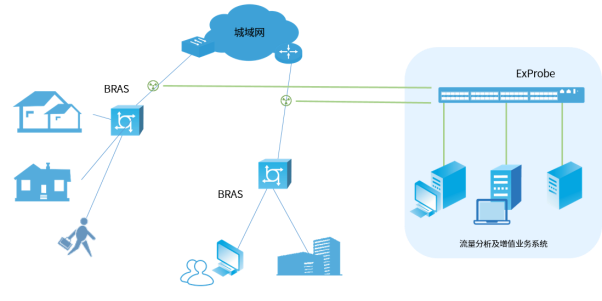

图7 流量分析及增值业务系统示意图
● 适用于一条或多条BRAS及认证服务器上行链路采集宽带用户流量，为各种互联网增值业务提供前端数据采集及过滤分流，如绿色上网、信息推送、用户行为分析、非法共享、非法VOIP检测等。
● 可针对不同业务类型所需要的不同流量内容进行过滤转发，以降低业务系统 的流量压力；
● 可为大流量业务提供保持数据完整性的负载均衡，将单机系统扩展为多机分布处理；
总结
ExProbe作为全面支持IP业务的应用前端，发展形成了一整套的系统解决方案，很好的满足了该领域各种复杂应用需求。
